en
ให้คำปรึกษาด้านผลิตภัณฑ์
ที่อยู่อีเมลของคุณจะไม่ถูกเผยแพร่ ช่องที่ต้องการถูกทำเครื่องหมาย -
เส้นใยสังเคราะห์ทั่วไปส่วนใหญ่หมายถึงเส้นใยแบบดั้งเดิม 6 ชนิด ได้แก่ โพลีเอสเตอร์ ไนลอน อะคริลิค โพรพิลีน ไวนิลลอน และคลอโรพรีน สแปนเด็กซ์ซึ่งเป็นเส้นใยยืดหยุ่นที่ใช้กันทั่วไปก็ถูกนำมาใช้กันอย่างแพร่หลายเช่นกัน
1. สัณฐานวิทยาและโครงสร้างของเส้นใยสังเคราะห์ชนิดต่างๆ
เนื่องจากองค์ประกอบทางเคมีที่แตกต่างกันของเส้นใยสังเคราะห์ต่างๆ วิธีการปั่นและการขึ้นรูปจึงแตกต่างกันไป วิธีการปั่นและการขึ้นรูปมีผลกระทบสำคัญต่อรูปร่างและโครงสร้างของเส้นใย

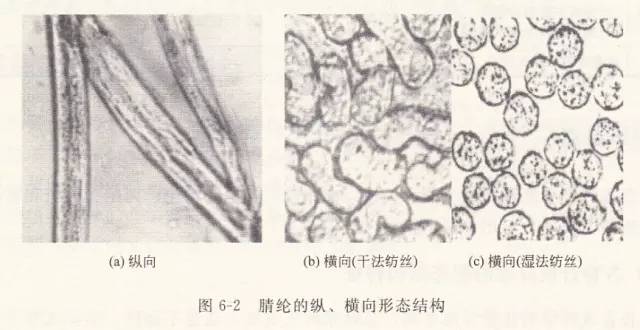

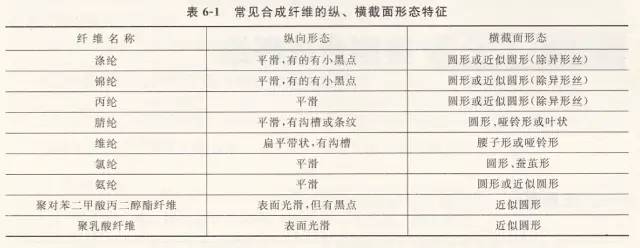

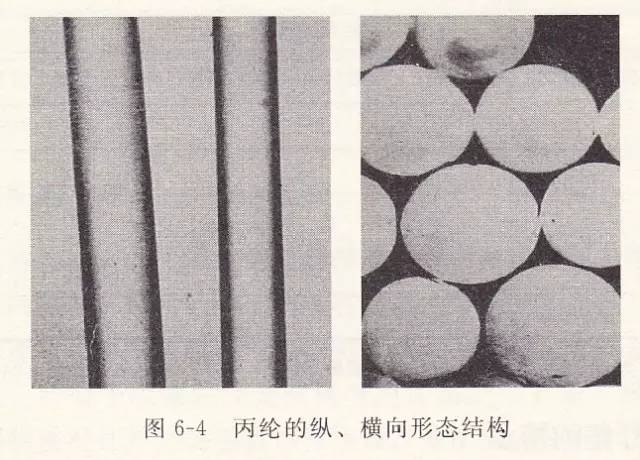

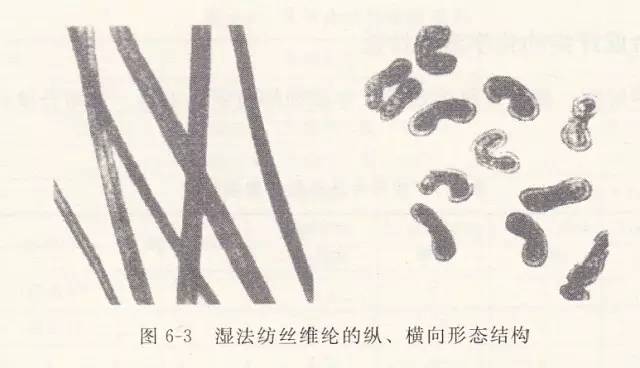

การปั่นแบบหลอมใช้สำหรับเส้นใยโพลีเอสเตอร์ ไนลอน และโพรพิลีน เส้นใยอะคริลิก เส้นใยไวนิลลอน และเส้นใยคลอรีนส่วนใหญ่จะปั่นแบบเปียก สแปนเด็กซ์ ไวนิลลอนบางส่วน และเส้นใยอะคริลิกปั่นแห้ง ในระหว่างการปั่นแบบหลอมเหลว โพลีเมอร์หลอมเหลวจะถูกกดออกผ่านรูสปินเนอร์ และถูกทำให้เย็นลงและแข็งตัวในอากาศ หน้าตัดของไฟเบอร์สัมพันธ์กับรูปร่างของรูสปินเนอร์ และหน้าตัดแบบธรรมดาจะเป็นวงกลม แถบไหมปั่นเปียกแข็งตัวในสารละลายเนื่องจากการตกตะกอนของตัวทำละลาย โดยส่วนใหญ่จะมีหน้าตัดที่ไม่เป็นวงกลมและมีโครงสร้างแกนกลางของผิวหนังที่ชัดเจน ลักษณะทางสัณฐานวิทยาตามยาวและหน้าตัดของเส้นใยสังเคราะห์ทั่วไปแสดงไว้ในตารางที่ 6-1 และรูปที่ 6-1-4
2. ลักษณะการเผาไหม้ของเส้นใยสังเคราะห์ชนิดต่างๆ

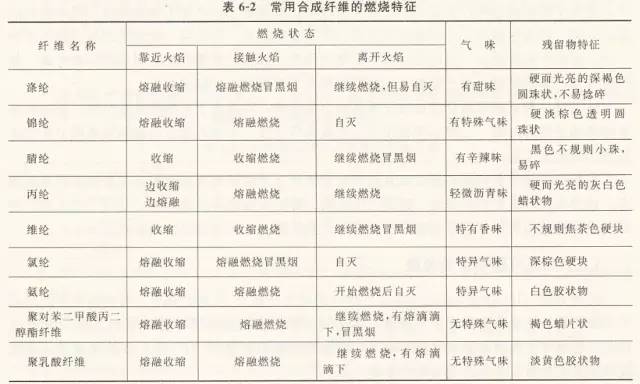

เมื่อใช้วิธีการเผาไหม้เพื่อระบุเส้นใย สิ่งสำคัญคือต้องให้ความสำคัญกับการสังเกตสถานะของเส้นใยเมื่อเข้าใกล้ สัมผัสกัน และทิ้งเปลวไฟ และใส่ใจกับกลิ่นที่เกิดขึ้นระหว่างการเผาไหม้และลักษณะของสารตกค้าง หลังการเผาไหม้ ลักษณะการเผาไหม้ของเส้นใยสังเคราะห์ที่ใช้กันทั่วไปแสดงไว้ในตารางที่ 6-2
3. ประสิทธิภาพการละลายทางเคมีของเส้นใยสังเคราะห์ต่างๆ

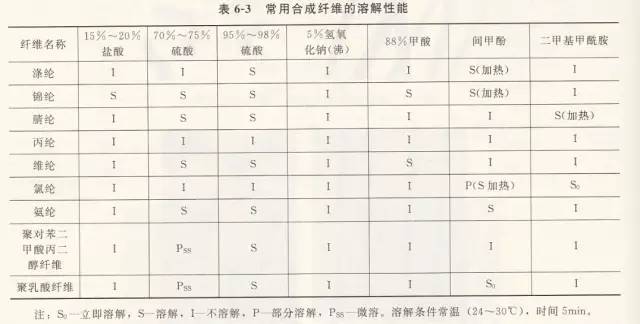

ความคงตัวของวัสดุเส้นใยชนิดต่างๆ ต่อรีเอเจนต์เคมี เช่น กรด ด่าง และตัวทำละลายอินทรีย์จะแตกต่างกันไป ความสามารถในการละลายของเส้นใยสังเคราะห์ที่ใช้กันทั่วไปแสดงไว้ในตารางที่ 6-3
4. จุดหลอมเหลวของเส้นใยสังเคราะห์ต่างๆ
อุณหภูมิที่ผลึกในโพลีเมอร์หายไปจนหมด เช่น อุณหภูมิที่ผลึกละลายเรียกว่าจุดหลอมเหลว เส้นใยสังเคราะห์มีการเปลี่ยนแปลงโครงสร้างการเชื่อมโยงระหว่างโมเลกุลภายใต้อุณหภูมิสูง อ่อนตัวก่อนแล้วจึงละลาย เส้นใยสังเคราะห์ส่วนใหญ่ไม่มีจุดหลอมเหลวที่แน่นอนเหมือนกับผลึกบริสุทธิ์ และเส้นใยชนิดเดียวกันอาจมีจุดหลอมเหลวที่แตกต่างกันเนื่องจากผู้ผลิตหรือหมายเลขแบทช์ต่างกัน อย่างไรก็ตาม จุดหลอมเหลวของเส้นใยชนิดเดียวกันจะคงที่ภายในช่วงที่ค่อนข้างแคบ ซึ่งสามารถกำหนดชนิดของเส้นใยได้ เส้นใยเซลลูโลสธรรมชาติ เส้นใยเซลลูโลสที่สร้างใหม่ และเส้นใยโปรตีน เนื่องจากมีจุดหลอมเหลวสูงกว่าจุดสลายตัว จึงไม่ละลายภายใต้อุณหภูมิสูงและสลายตัวหรือทำให้คาร์บอน
โดยทั่วไปวิธีการจุดหลอมเหลวใช้ได้กับการระบุเส้นใยสังเคราะห์ที่มีลักษณะจุดหลอมเหลวที่ชัดเจน แต่ไม่ใช่กับเส้นใยเซลลูโลสธรรมชาติ เส้นใยเซลลูโลสที่สร้างใหม่ และเส้นใยโปรตีน โดยทั่วไปจะไม่ใช้เป็นวิธีแยกต่างหากในการบ่งชี้เชิงคุณภาพ แต่สามารถใช้เป็นวิธีการเสริมสำหรับการยืนยันบนพื้นฐานของวิธีการระบุตัวตนอื่นๆ

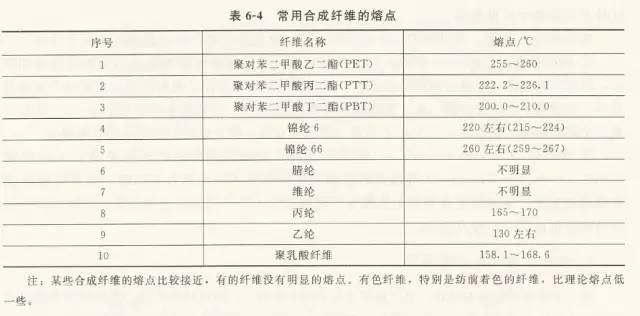

สังเกตอุณหภูมิการสูญพันธุ์ของเส้นใยภายใต้เครื่องวัดจุดหลอมเหลวหรือกล้องจุลทรรศน์โพลาไรซ์พร้อมอุปกรณ์ทำความร้อนและอุณหภูมิเพื่อตรวจสอบจุดหลอมเหลวของเส้นใยเพื่อระบุประเภทของเส้นใย โดยเฉพาะอย่างยิ่งสำหรับเส้นใยสังเคราะห์ เช่น โพลีเอสเตอร์ ไนลอน และโพรพิลีน ลักษณะทางสัณฐานวิทยาตามยาวและหน้าตัดและประสิทธิภาพการเผาไหม้จะคล้ายกันมาก และการใช้วิธีการจุดหลอมเหลวเพื่อระบุตัวตนมีข้อได้เปรียบที่สำคัญ จุดหลอมเหลวของเส้นใยสังเคราะห์หลักแสดงไว้ในตารางที่ 6-4
5. สเปกตรัมอินฟราเรดของเส้นใยทั่วไป
การศึกษาอินฟราเรดสเปกโทรสโกปี (IR) เริ่มต้นขึ้นในต้นศตวรรษที่ 20 เมื่อนักวิทยาศาสตร์ได้เผยแพร่สเปกตรัมอินฟราเรดของสารประกอบอินทรีย์มากกว่า 100 ชนิด ซึ่งถือเป็นวิธีการที่มีประสิทธิภาพในการระบุสารประกอบที่ไม่รู้จัก หลังจากทศวรรษ 1970 บนพื้นฐานของการพัฒนาเทคโนโลยีคอมพิวเตอร์อิเล็กทรอนิกส์ เทคโนโลยีทดลองการแปลงฟูริเยร์ทรานส์ฟอร์มอินฟราเรดสเปกโทรสโกปี (FTIR) ได้เข้าสู่ห้องปฏิบัติการของนักเคมีสมัยใหม่ และกลายเป็นเครื่องมือสำคัญสำหรับการวิเคราะห์โครงสร้าง
(1) หลักการพื้นฐานของอินฟราเรดสเปกโทรสโกปี
เมื่อลำแสงอินฟราเรดที่มีความยาวคลื่นต่อเนื่องถูกฉายรังสีบนตัวอย่างที่ทดสอบ และความถี่การสั่นสะเทือนหรือการหมุนของกลุ่มบางกลุ่มในโมเลกุลของสารจะเหมือนกับความถี่ของแสงอินฟราเรด พลังงานที่ดูดซับของโมเลกุลจะเปลี่ยนจากเดิม ระดับพลังงานจลน์ของการสั่นในสถานะพื้นดิน (การหมุน) ไปจนถึงระดับพลังงานจลน์ของการสั่นของพลังงานที่สูงขึ้น (การหมุน) หลังจากที่โมเลกุลดูดซับพลังงานรังสีของแสงอินฟราเรด ระดับพลังงานการสั่นสะเทือนและการหมุนจะเกิดขึ้น และแสงที่ความยาวคลื่นนั้นจะถูกดูดซับโดยสสาร บันทึกการดูดกลืนแสงอินฟราเรดโดยโมเลกุลโดยใช้เครื่องมือเพื่อให้ได้สเปกโตรแกรมอินฟราเรด ดังนั้นอินฟราเรดสเปกโทรสโกปีจึงเป็นการวิเคราะห์โครงสร้างเส้นใยโดยใช้คุณสมบัติการดูดกลืนแสงของสารไปยังแสงอินฟราเรด แถบการดูดกลืนแสงแต่ละแถบในสเปกตรัมประกอบด้วยข้อมูลเกี่ยวกับกลุ่มโมเลกุลและพันธะของตัวอย่าง และสารต่างๆ ก็มีสเปกตรัมการดูดกลืนแสงอินฟราเรดที่แตกต่างกัน
โดยทั่วไปสเปกโตรแกรมอินฟราเรดจะใช้ความยาวคลื่น ( แลมบ์ดา) หรือจำนวนคลื่น ( σ) แกนแนวนอนแสดงถึงตำแหน่งของจุดสูงสุดของการดูดกลืนแสง และแกนแนวตั้งแสดงถึงความเข้มของการดูดกลืนแสงโดยใช้การส่งผ่าน (T%) หรือการดูดกลืนแสง (A)
(2) การแบ่งเขตของอินฟราเรดสเปกโทรสโกปี

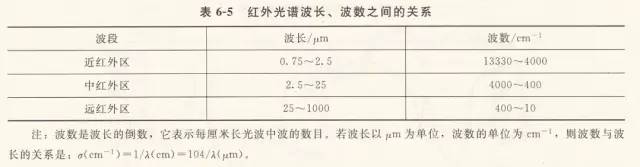

ช่วงความยาวคลื่นของสเปกตรัมอินฟราเรดอยู่ที่ประมาณ 0.75 ถึง 1,000 μM โดยทั่วไปสเปกตรัมอินฟราเรดจะแบ่งออกเป็นสามส่วน: บริเวณอินฟราเรดใกล้, บริเวณอินฟราเรดกลาง และบริเวณอินฟราเรดไกล ความสัมพันธ์ระหว่างความยาวคลื่นและจำนวนคลื่นแสดงไว้ในตารางที่ 6-5
สเปกตรัมการหมุนและสเปกตรัมการสั่นสะเทือนของบางกลุ่ม เนื่องจากแถบการดูดกลืนแสงพื้นฐานของสารอินทรีย์และอนินทรีย์ส่วนใหญ่เกิดขึ้นในบริเวณอินฟราเรดตอนกลาง บริเวณอินฟราเรดตอนกลางจึงเป็นบริเวณที่มีการศึกษาและนำไปใช้มากที่สุด และโดยทั่วไปเรียกว่าอินฟราเรดสเปกโทรสโกปีหมายถึงสเปกตรัมอินฟราเรดกลาง
ตามแหล่งที่มาของจุดสูงสุดของการดูดกลืนแสง สเปกตรัมอินฟราเรดกลางสามารถแบ่งคร่าวๆ ได้เป็น 2 ส่วน ได้แก่ บริเวณความถี่ลักษณะเฉพาะและบริเวณลายนิ้วมือ
1 ช่วงความถี่ลักษณะเฉพาะ (4000-1300cm-1): ยอดการดูดกลืนแสงในช่วงความถี่ลักษณะเฉพาะส่วนใหญ่เกิดจากการสั่นแบบยืดออกของกลุ่มฟังก์ชัน ซึ่งมีจำนวนน้อยแต่มีลักษณะเฉพาะที่แข็งแกร่ง ดังนั้นจึงมีคุณค่ามากในงานการระบุกลุ่มและส่วนใหญ่จะใช้เพื่อระบุกลุ่มการทำงาน ตัวอย่างเช่น หมู่คาร์บอนิล ไม่ว่าจะอยู่ในสารประกอบเช่น คีโตน กรด เอสเทอร์ หรือเอไมด์ มักจะมีการสั่นสะเทือนแบบยืดออกที่ 5.9 μ จุดสูงสุดของการดูดกลืนแสงที่รุนแรงจะปรากฏขึ้นรอบๆ m ดังแสดงในรูปที่ 5.9 ของสเปกตรัม μ หากมีค่าการดูดกลืนแสงที่รุนแรง การดูดกลืนแสงสูงสุดประมาณ m สามารถระบุได้คร่าวๆ ว่ามีหมู่คาร์บอนิลอยู่ในโมเลกุล
2 พื้นที่ลายนิ้วมือ (1300-400 ตร.ซม.): จุดสูงสุดที่ซับซ้อนหลายจุดโดยไม่มีคุณลักษณะที่แข็งแกร่ง ส่วนใหญ่เกิดจากการสั่นของพันธะเดี่ยว C-O, C-N, C-H, O-H และกลุ่มฟังก์ชันอื่น ๆ เมื่อโครงสร้างโมเลกุลแตกต่างกันเล็กน้อย จะมีความแตกต่างเล็กน้อยในการดูดซับในภูมิภาคนี้ สถานการณ์นี้เหมือนกับว่าทุกคนมีลายนิ้วมือที่แตกต่างกันจึงเรียกว่าบริเวณลายนิ้วมือ บริเวณลายนิ้วมือมีประโยชน์มากในการแยกแยะสารประกอบที่มีโครงสร้างคล้ายกัน
(3) สเปกตรัมอินฟราเรดของเส้นใยทั่วไป
กลุ่มคุณลักษณะของสารโพลีเมอร์มีลักษณะเฉพาะหลักสามประการในสเปกตรัมอินฟราเรด ได้แก่ ตำแหน่งและความเข้มของพีคการดูดกลืนแสง ตลอดจนรูปร่างของพีคการดูดกลืนแสง สเปกตรัมอินฟราเรดของสารต่างๆ มีความแตกต่างอย่างมีนัยสำคัญ และหลักการนี้สามารถใช้เพื่อระบุเส้นใยสิ่งทอได้
เมื่อใช้อินฟราเรดสเปกโทรสโกปีเพื่อระบุเส้นใยสิ่งทอ มีกระบวนการหลักสองกระบวนการ: "การวัดสเปกตรัม" และ "การอ่านสเปกตรัม" การวัดสเปกตรัมเกี่ยวข้องกับการวัดสเปกตรัมอินฟราเรดของเส้นใยที่ไม่รู้จัก การอ่านสเปกตรัมเกี่ยวข้องกับการเปรียบเทียบสเปกตรัมอินฟราเรดของเส้นใยที่ไม่รู้จักกับสเปกตรัมมาตรฐานของเส้นใยที่รู้จัก ดังนั้นจึงกำหนดประเภทของเส้นใยที่ไม่รู้จัก การวิเคราะห์เชิงคุณภาพของเส้นใยสิ่งทอโดยใช้อินฟราเรดสเปกโทรสโกปีมีลักษณะรวดเร็ว สะดวกสบาย และมีการใช้อย่างแพร่หลาย

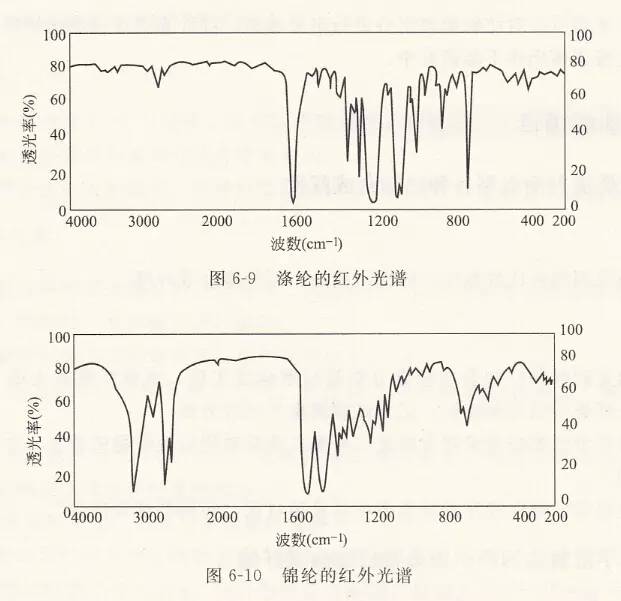

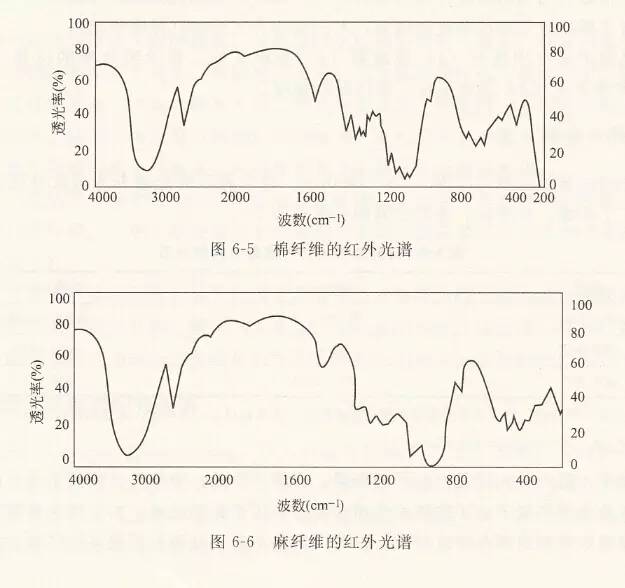

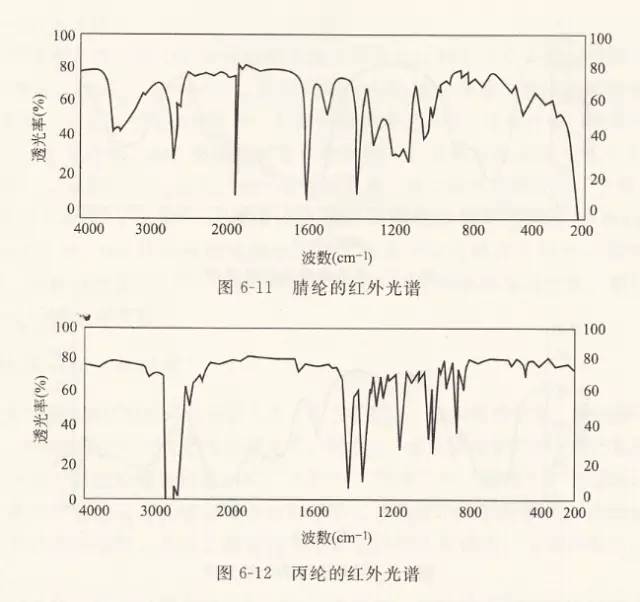

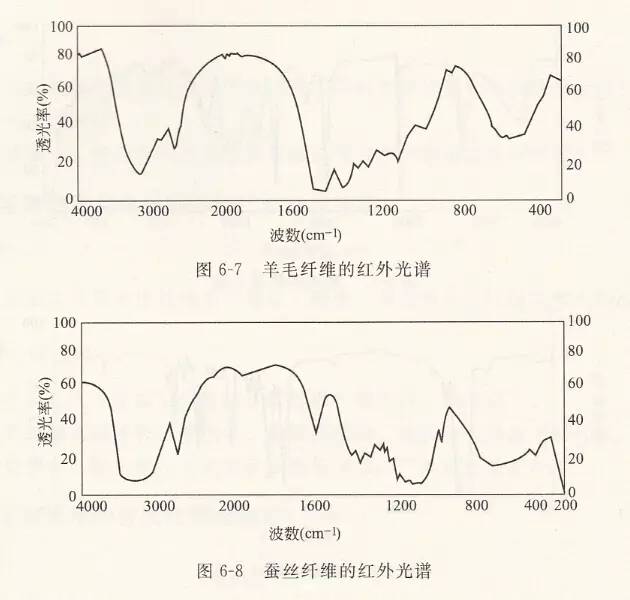

สเปกตรัมอินฟราเรดของเส้นใยสิ่งทอทั่วไปแสดงอยู่ในรูปที่ 6-5 ถึง 6-12 และสเปกตรัมการดูดกลืนแสงลักษณะหลักของเส้นใยต่างๆ สามารถเห็นได้ในวัสดุอ้างอิงอื่นๆ
红外光谱特征吸收谱带的强度除与分子结构有关外，还与光程中所含的分子数有关，通过测定红外光谱关，通过测定红外光谱外光谱谱关，特征谱带的强度.可计算分子数的多少。因此根据Lambet -เบียร์定律，利用红外光谱可以对纺织原料组分进行定量分析。红外光谱进行纺织原料组分的定量分析，已有一定报道并仍在不断研究中。
